防水堵漏
聯系我們
24小時服務熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區新都街道中南世紀城一期2B2-414--417室
地下室墻體交接縫堵漏
由于大型地下室施工周期較長，混凝土結構無法一次性澆筑完成。故而交接縫是地下建筑避免不了的一種施工縫。地下室交接縫往往會因為溫度變化和施工工藝的不良造成漏水。那么地下室交接縫漏水如何解決呢？涌達堵漏公司將通過以下內容，為您詳細講解如何進行地下室交接縫堵漏，一起看看吧。
一、地下室交接縫漏水處理方法
清理縫隙內雜物→填塞SDM-902變形伸縮縫專用密封膠泥（針對側墻、頂板伸縮沉降縫）/灌入SDM-107抗震動擾動非固化防水材料（針對底板伸縮沉降縫）→SDM-702高滲透改性環氧防水涂料防水密封處理（底涂0.8mm-1.0mm）→SDM-104柔性潮濕型環氧結構密封膠附加層密封找平。
二、地下室交接縫堵漏施工工藝
1、清理基面：清理縫槽內垃圾物和松動塊，包括清理漏水范圍內的物件及鏟除鈣化面，留出工作場地。
2、側墻及頂板伸縮沉降縫內填塞SDM-902變形伸縮縫專用密封膠泥，直至界面處；填塞變形伸縮縫專用密封膠泥時，如果環境溫度低于10度或基面相對潮濕，必須用電吹風機對被粘結基面加熱至60度以上，邊加熱邊填塞專用膠泥。
3、將SDM-107抗震動擾動永不固化防水材料加熱至80度左右，灌入底板縫槽內與界面保持平整，該材料具有很好的蠕變性能，超高的粘結能、柔韌性及其本身的自愈性能能夠很好的適應于各種應力較大的施工環境中，100%內聚破壞性，在長期受到高頻振動擾動的環境中仍能保持其優異的性能。
4、沿縫槽兩邊各擴充10cm并打磨清理干凈，涂刷SDM-702高滲透改性環氧防水材料底涂0.8-1.0mm，該材料粘接性能優異，滲透性強，能滲透到＜0.1mm的細微裂縫中，對基層起到加固作用，并能與后續材料起到很好地粘結效果。
5、刮涂SDM-104柔性潮濕型環氧結構密封膠進行二次找平密封。當裂縫位移時，該柔性材料隨之延伸、保證在位移時的防水堵漏密封性能。

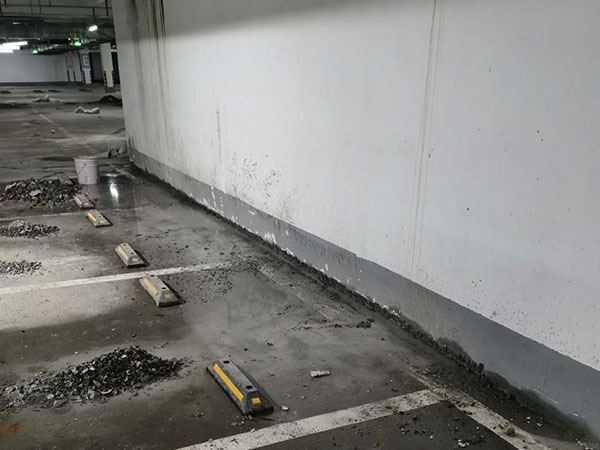

三、地下車庫底板交接縫漏水怎么處理
地下車庫底板交界處防滲水治理：
1) 清理：清理底板一期二期三期交界處預留縫內所有雜物，用高壓吹風機將表面吹干凈，檢查、分析裂縫的情況，確定鉆孔的位置、間距和高層度。
2) 鉆孔：使用大功率沖擊電錘等鉆孔工具沿槽兩側交叉進行鉆孔，孔距在25～30cm，鉆頭直徑為10～14mm，鉆孔角度宜≤45°，鉆孔高層度≥結構厚度。
3) 埋嘴：在鉆好的孔內安裝灌漿嘴(又稱之為止水針頭，有回止閥的結構)，并用專項使用內六角扳手擰緊，使針頭后的膨脹螺栓脹開，封閉裂縫表面，但保留觀測孔和泄壓出氣孔。

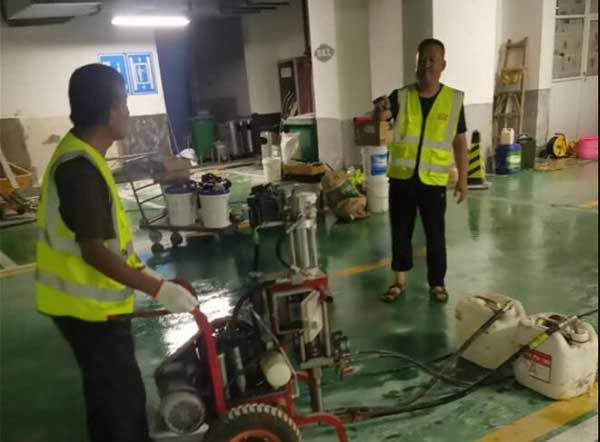

4) 灌漿：使用高壓灌漿機向灌漿孔(嘴)內灌注環氧樹脂漿料、丙烯酸鹽灌漿材料、水泥基高度度水中不分散加固注漿料（根據現場實際情況選擇合理的注漿材料），從一側向另一側逐步灌注，當相鄰孔或裂縫表面觀測孔開始出漿后，保持壓力10～30s，觀測縫中出漿情況，再適當進行補灌。要反復多次補充灌漿，直到灌漿的壓力變化比較平緩后才停止灌漿。
5) 拆嘴：灌漿完畢，確認灌漿料完全固化即可去掉外露的灌漿嘴。清理干凈溢漏出的已固化的灌漿液。
6) 縫槽處理：沿縫隙開寬度5cm、深7-10cm槽，高壓水清理后保持干燥干凈，再填塞改性硅酮膠、高彈性的聚氨酯密封膠或高度度堵漏抗滲類密封膠 (根據工程現場) 。
7）帶上道工序結束后，水泥基防水砂漿恢復保護層5-10cm。
地下室交接縫注漿能堵漏嗎？可以！
注漿堵漏就是利用機械的高壓動力，將水溶性聚氨酯化學灌漿材料注入混凝土裂縫中，當漿液遇到混凝土裂縫中的水分會迅速分散、乳化、膨脹、固結，這樣固結的彈性體填充混凝土所有裂縫，將水流完全地堵塞在混凝土結構體之外，以達到止水堵漏的目的。
總結：以上就是涌達堵漏公司為您帶來的地下室交接縫堵漏的相關內容，我公司專業承接地下室交接縫、伸縮縫、沉降縫、連通口等漏水堵漏工程，如有需求，還請聯系薛工158-5106-6698：。
地下室墻體交接縫堵漏聯系方式：
薛工：158-5106-6698、185-5154-0999
虞工：158-5106-6638、186-5350-5550
聲明：本網站發布的內容(圖片、視頻和文字)以原創、轉載和分享網絡內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
